Regla 24: Remolque y empuje
Las operaciones de remolque y empuje exigen luces/marcas adicionales para comunicar geometría y riesgo.
Explicación detallada

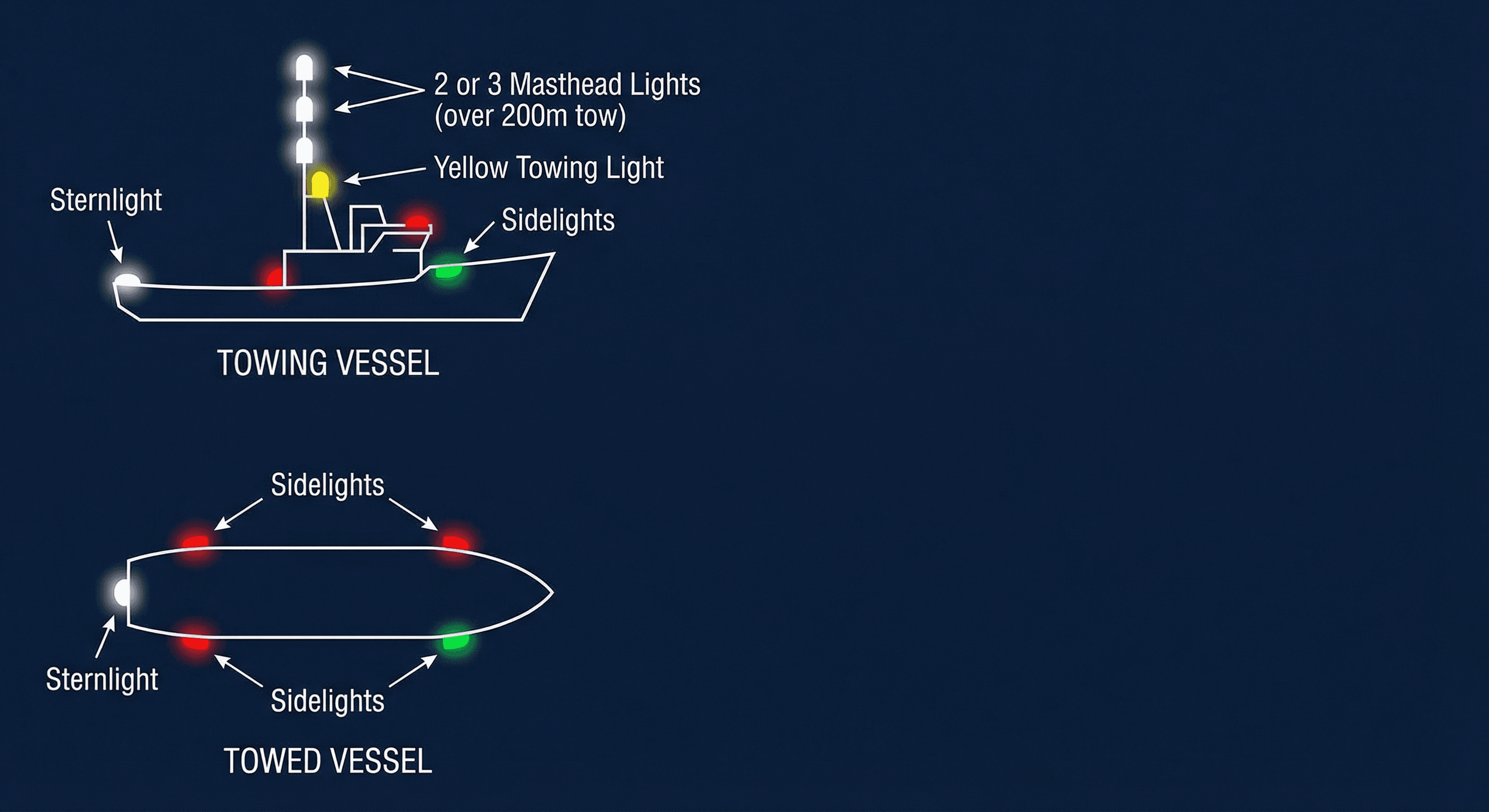

(a) El remolcador a motor muestra topes verticales (2, o 3 si remolque >200 m), costados, alcance, luz de remolque sobre la de alcance y rombo si >200 m.
(b) La unidad compuesta rígida de empuje se considera un solo buque a motor (Regla 23).
(c) Empuje por proa o remolque al costado (no compuesto): dos topes verticales, costados y alcance.
(d) El buque de (a) o (c) también cumple 23(a)(ii).
(e) El remolcado/objeto remolcado muestra normalmente costados, alcance y rombo si >200 m.
(f) Grupos remolcados/empujados pueden iluminarse como una sola unidad con disposiciones previstas.
(g) Remolques poco conspicuos/parcialmente sumergidos requieren blancas todo horizonte y rombos adicionales según manga/eslora.
(h) Si es impracticable mostrar lo prescrito, se adoptan todas las medidas posibles para indicar presencia/naturaleza del remolque.
(i) En remolque de auxilio por buque no remolcador, puede haber exención parcial, pero debe indicarse la relación, especialmente iluminando el cable.
Puntos clave
- Remolque >200m: 3 topes + rombo de día
- Remolque ≤200m: 2 topes, sin marca
- Luz de remolque: amarilla sobre la de alcance
- Buque remolcado: costados + alcance (+ rombo si >200m)
Ejemplos
- Un remolcador portuario remolca una gabarra con 180 m de línea. Muestra dos luces de tope en vertical, luz de remolque sobre la de alcance, más costados. Bajo Regla 24(a), dos en vertical aplican porque el remolque es de 200 m o menos.
- Un remolcador de altura tiene 250 m de línea a un petrolero sin gobierno. Debe mostrar tres luces de tope en vertical y el remolcado exhibe un rombo de día, per Regla 24(a) para remolque superior a 200 m.
- Un empujador y la barcaza empujada están rígidamente unidos. Muestran las luces de un solo buque a motor según Regla 24(b), tratando la unidad compuesta como uno solo.
Errores comunes
- Olvidar anadir la tercera luz de tope cuando el remolque supera 200 metros de longitud.
- Confundir la luz de remolque (amarilla, arco de 135 grados) con la de alcance (blanca, arco de 135 grados) y montar solo una.
- No exhibir la marca de rombo en el buque remolcado de dia cuando la longitud del remolque supera 200 metros.
